Fluolab【JACS】颠覆性突破！新型光控高分子材料实现0.1秒“变形”，精确重塑微结构精度高达2微米！
[!INFO] ✨文章标题：Reversible On-Demand Activation of Acid-Catalyzed Dynamic Polymers for Gradient-Driven Reshaping ✉️作者：Neil R. Cameron * Cyrille Boyer* Sandra Schlögl* 等 📚期刊：Journal of the American Chemical Society 🔗链接：https://pubs.acs.org/doi/10.1021/jacs.5c13227
大家好，我是材料探秘者。今天，我们要聊一个足以颠覆制造业和材料回收行业的“黑科技”——共价适应性网络（CANs）。你可以把它想象成材料界的“变形金刚”：既有钢铁的坚固（高性能），又能像橡皮泥一样被反复重塑（可回收）。
传统的热固性聚合物（比如你家厨房台面用的环氧树脂）一旦固化，就形成了牢不可破的交联结构，机械性能一流，但代价是：不可回收、不可重塑、不可焊接 。每年堆积如山的电子垃圾、汽车部件、航空复合材料，都因为这个“硬骨头”特性，成了全球环境治理的巨大痛点。
CANs应运而生，它在材料内部引入了“动态共价键”，让材料在外部刺激下能“活”起来，实现拓扑重排，也就是自我修复和重塑 。但长久以来，CANs界一直有一个致命的“阿喀琉斯之踵”：蠕变 。如果催化动态键交换的催化剂一直处于激活状态，材料在正常使用中（尤其是在高温环境下）就会像冰淇淋一样缓慢变形，也就是我们说的“蠕变”，机械稳定性荡然无存 。
核心痛点是： 如何实现快速、彻底、可逆地控制催化剂，在“坚固”和“可塑”这两种状态间实现一键切换？
而这篇发表在《美国化学会志》（JACS）上的重磅研究，正是给出了一个优雅而完美的答案 。它利用一种特殊的光敏分子，实现了对动态键交换的光控ON/OFF开关，不仅解决了蠕变问题，还将重塑精度拉高到了微米级别，真正意义上打开了光控微米力学的潘多拉魔盒 。这，就是本次突破的燃爆开场！
核心方法与技术细节解密
这项研究的精髓，在于找到了一个完美的“开关”和一套完美的“底盘”。
1. 核心开关：光酸催化剂的“双面人生”

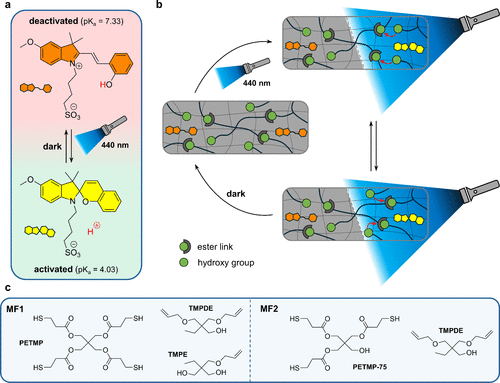

研究团队引入的“开关”，是一种经过结构优化的部花青光酸（Merocyanine Photoacid，简称MC光酸）。你可以把这个分子想象成一个拥有“双面人生”的化学忍者，它的形态和催化能力完全取决于环境光：
第一面：非激活态（MC形，黑暗/OFF）
形态特征： 这是一个比较稳定的环状结构，颜色呈橙色 。
化学性质： 它的酸性很弱， 。在化学上， 值越高，酸性越弱。你可以理解为，在这个状态下，它就是个“中立”分子，对周围的聚合物网络动态交换基本没有催化作用 。
机械性能对应： 材料保持蠕变抵抗性，网络处于“锁死”的静态高强度状态 。
第二面：激活态（SP形，440 nm光照/ON）
形态特征： 当被特定波长（440 nm LED可见光）照射时，MC形会发生快速的开环异构化，转化为螺吡喃（Spiropyran，简称SP形）。此时，它的颜色会变成黄色 。
化学性质： 这是关键！它的酸性急剧增强， 。酸性整整提升了3个对数级（），酸性强度暴增约1000倍。你可以理解为，它瞬间从一个“中立忍者”变成了“超级催化大师” 。
机械性能对应： 材料进入“可塑”状态，网络发生显著的应力松弛（即重塑/变形）。
核心机制图景（想象图）： 就像你有一个“光控开关”，打开光（440 nm），SP形催化大师出场，材料立即软化可塑；关闭光，它迅速变回MC形中立忍者，材料瞬间定型抗蠕变 。这种机制被称为**“可逆的按需激活”** 。
2. 完美底盘：硫烯光聚合物的“动态骨架”
要让这个开关起作用，还需要一个合适的“底盘”。研究人员选择了硫烯光聚合物（thiol-ene photopolymers）体系 。
选择硫烯体系的原因：
低收缩、低应力： 相比传统的丙烯酸酯体系，硫烯聚合收缩率更低，内部应力小，这对于重塑过程至关重要，能避免不可控的物理松弛 。
软性骨架： 这种聚合物的玻璃化转变温度（）很低，大约在 。软性的聚合物骨架为光酸分子提供了足够的自由体积，这极大地加速了MC和SP之间的相互切换，这是实现“极速响应”的前提 。
动态键基础： 聚合物中完美集成了酯键（ester links）和羟基（hydroxy groups）。
动态骨架的运作逻辑：
当SP形“催化大师”被光照激活时 25，它会催化酸催化酯交换反应（acid-catalyzed transesterification）。
你可以理解为，酯键和羟基在催化剂的作用下，不断地“牵手-放手-重组”。这使得聚合物的交联点可以不断地在网络中移动，实现网络拓扑结构的重排。宏观上，材料发生形变，应力得到松弛 。
两种配方（MF1和MF2）的微观对比：
研究使用了两种单体配方（MF1和MF2）来微调动态性能：MF1中的羟基大多是末端且彼此相邻，而MF2通过部分酯化，使得羟基更均匀地分散在网络结构中 。实验结果显示，MF2的羟基分布更均匀，带来了更高的应力松弛速率，即动态重排能力更强 。这证明了即使在微观结构上进行优化，也能显著提升宏观性能。
3. 极速动力学：光控的温度魔法

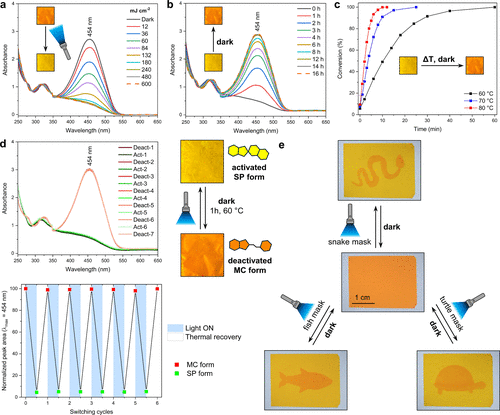

另一个关键技术细节是：光酸的逆反应动力学（SP形 MC形）具有强烈的温度依赖性 。
我们来看这组对比数据（想象一个表格）：
室温（黑暗）： 恢复到MC形需要大约16小时 。
（黑暗）： 恢复到MC形仅需10分钟 。
这种温度依赖性至关重要！在 进行热机械测试时，一旦关闭光照，环境温度就会“接力”完成SP MC的快速恢复，从而在极短的时间内（秒级），将网络动态性完全“锁死”。这就是实现0.1秒“变形”（即应力松弛的即时停止）的技术保证。
炸裂结果：数据背后的创新与颠覆性分析
我们来看看核心实验数据，这些数字才是真正“炸裂”的部分。
1. 毫秒级响应下的“ON/OFF”完美开关

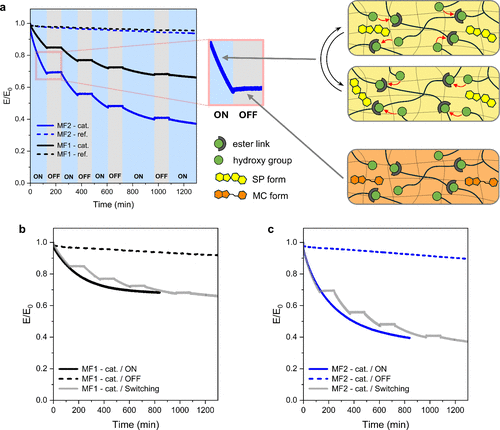

应力松弛实验在 下进行，这是传统CANs最容易“蠕变”的温度。
性能对比（想象一个折线图）：
| 状态 | 催化剂形态 | 机械行为 | 关键数值/描述 | ||
|---|---|---|---|---|---|
| ON (440 nm光照) 35 | SP形（激活态，）36 | 快速应力松弛 37 | 应力 迅速下降（即形变）。 | ||
| OFF (黑暗) 39 | MC形（非激活态，）40 | 蠕变抵抗性 41 | 应力 保持不变，松弛过程立即停止 。 | ||
| 无催化剂参考组 43434343 | 无 | 极低松弛 | 在整个测试周期内，几乎没有松弛发生，证明松弛完全由光酸控制 。 |
成就解读：
这个实验的核心价值在于高对比度和可逆性 。传统的催化剂一旦激活，即使在黑暗中也会继续松弛，只是速率可能降低。而这项研究实现了完美的“ON/OFF”开关，松弛速率在OFF状态下几乎降为零 。
更重要的是，研究人员进行了8个完整的开关循环，每次开关后，松弛和停止松弛的行为都保持一致 。这证明了光酸在聚合物网络中的出色抗疲劳性，为材料的多次回收和重塑提供了坚实基础 。
2. 突破极限：光控微梯度与无模具重塑
这项研究将光控技术带入了一个全新的应用领域：梯度驱动重塑 。
核心原理： 440 nm光线在聚合物中具有有限的穿透深度，经测量，穿透深度略高于**** 。
想象一个三明治模型：
顶层（以内）： 受到光照，SP形光酸浓度高，网络动态性极强，松弛速率快 。
底层（光照不到）： SP形光酸浓度极低，网络动态性极弱，松弛速率慢 。

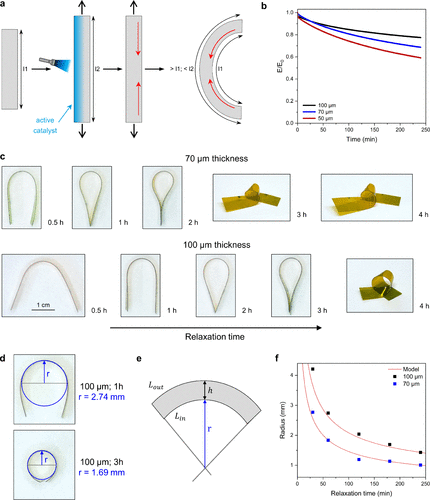

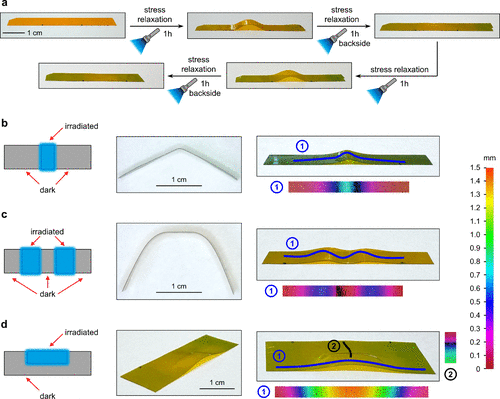

正是这个催化剂浓度梯度，导致了材料上下两侧的机械性能梯度 。当材料在 持续光照时，应力松弛在顶层快速发生，而在底层则几乎没有。移除应力后，材料就会自动向松弛更快的顶层弯曲，形成一个完美的弧形 。
关键数据：可预测的弯曲半径
研究人员通过控制光照时间和材料厚度，精确控制了弯曲程度 。
他们提出了一个基于Kohlrausch-Williams-Watts（KWW）模型的**经验公式（公式5）**来预测最终的弯曲半径（）。
这个模型的拟合优度 达到了惊人的 0.996 。
这意味着，通过输入材料厚度（）、松弛时间（）和一些材料常数，你可以精确预测材料将弯曲到什么程度 。
例如，一个 厚的样条，松弛1小时后，内弯曲半径 为 ；松弛3小时后，半径 变为 。这种定量、精确、可预测的宏观形状控制，是对现有光致驱动和重塑概念的重大改进 。
3. 微米级制造：精度高达的3D打印

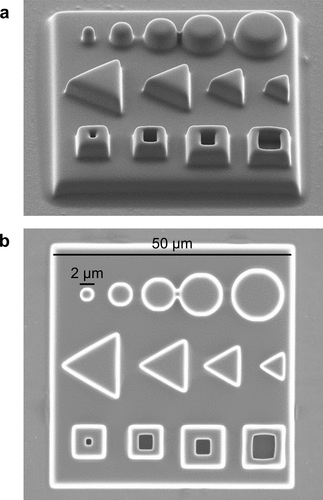

为了充分展示这种光控梯度的潜能，研究将材料带入了微米制造领域。他们使用多光子激光直写（Multiphoton Laser Writing）技术，对材料配方MF2进行了3D打印 。
核心数据与优势：
精度： 成功打印出具有复杂几何特征（圆、三角、方形、凹陷）的微结构，最小特征尺寸达到了**** 。
意义： 这证明了这种光控动态材料完全兼容最高精度的增材制造技术 。
这意味着未来可以实现：
首先，用激光在2微米精度下打印出一个微型零件。
然后，利用440 nm光对这个零件进行局部、按需、可控的应力松弛或重塑 。
你可以想象一个微型的机械臂，先被高精度打印出来，然后通过特定光照，让它的某个关节局部发生形变并永久固定，从而实现打印后的微结构功能化 。这种“增材制造 + 光控后处理”的结合，是未来光控微米力学的终极蓝图 。
终局之战：应用展望、局限性与未来路线图
这项研究成功创造了一种具有高度可控ON/OFF动态行为的共价适应性网络，其快速的响应和极高的重塑精度，使其在许多领域具有颠覆潜力 。
潜在应用场景：
自修复/可回收电子产品： 材料可以被用于电子产品的封装或粘合剂，当产品报废时，只需通过光照即可轻松解聚回收 。
软机器人与自适应材料： 制造可以响应光信号进行弯曲、抓取或运动的微型软体机器人 。
光控微米光学元件： 打印高精度透镜或其他光学元件后，通过光照重塑来微调其曲率，实现制造后的性能校准。
当前局限性与挑战：
热恢复依赖： 尽管在 下，非激活态（MC形）的恢复只需10分钟，但室温下的恢复时间仍然较长（约16小时）。这意味着如果想在室温下快速“锁死”材料的形状，效率还不够高。未来的工作需要寻找在环境温度下也能实现快速逆反应的光酸分子结构。
渗透深度： 梯度驱动依赖于有限的光渗透深度（约以上）[cite: 435]。对于厚度远超的宏观材料，实现均匀的光控激活将需要更高的光强度或更长的波长光酸。
未来路线图：
研究团队已经为我们铺设了一条清晰的道路：首先，优化光酸结构，以实现更快的室温恢复动力学；其次，将这个光控催化概念推广到其他酸催化的CANs体系中（如聚氨酯或环氧体系）71；最终目标是在工业生产中，利用光控技术实现大规模、无模具、低能耗的材料重塑和回收。
这项研究不仅仅是一篇优秀的学术论文，它更是一份未来材料科学的蓝图——在光线和化学的精确协同下，材料将获得生命，按需而变。
