【Angew.Chem.】 0.629的突破：质子转移工程实现高性能紫外透明有机晶体

文章标题：Overcoming the Bandgap‐Birefringence Trade‐Off: Proton‐Transfer Engineering of High‐Performance Ultraviolet‐Transparent Organic Crystal
通讯作者：Ru-Ling Tang
文章链接：https://doi.org/10.1002/anie.202524424

文章概要

引言

双折射晶体因能够调控光的偏振状态而成为光学通信、激光技术及量子信息处理中的关键材料。然而，现有商用晶体多为无机化合物，合成条件苛刻且双折射值有限。更重要的是，双折射与带隙之间存在天然矛盾：高双折射往往伴随窄带隙，导致材料在紫外区透光性差、激光损伤阈值低，限制了实际应用。因此，如何在宽带隙条件下实现高双折射，成为光电材料领域亟待解决的难题。

主要实验及结论

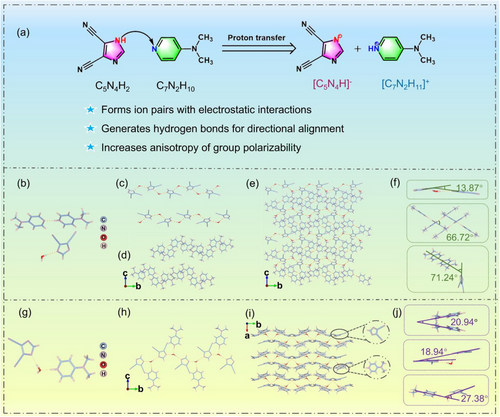

研究团队提出了基于质子转移的晶体工程策略，利用π共轭基团[C₇N₂H₁₁]⁺与[C₅N₄H]⁻的高极化率各向异性（Δα），成功合成了两种厘米级晶体：

• [(C₇N₂H₁₁)⁺(C₅N₄H)⁻]·C₇N₂H₁₀·H₂O，双折射Δn = 0.233@546 nm，带隙3.66 eV；
• [(C₇N₂H₁₁)⁺(C₅N₄H)⁻]·H₂O，双折射Δn = 0.629@546 nm，带隙3.79 eV。

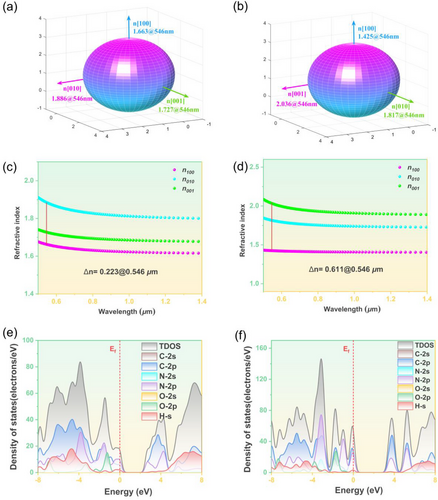

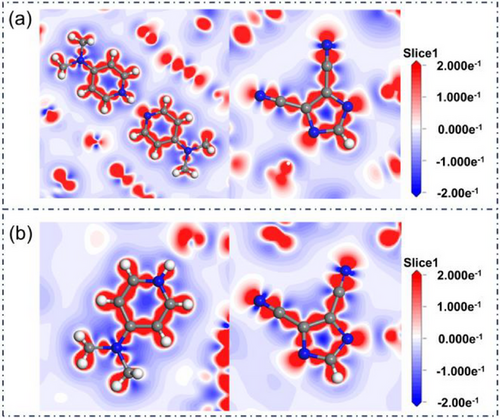

其中，[(C₇N₂H₁₁)⁺(C₅N₄H)⁻]·H₂O在宽带隙有机晶体中实现了迄今最高的双折射值。结构分析显示，质子转移不仅提升了基团的Δα，还通过氢键网络稳定了水分子，增强了晶体的空气稳定性。理论计算进一步证实，小的二面角排列促进了π轨道有效叠加，从而显著提升光学各向异性。

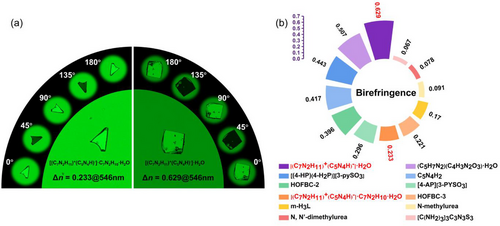

实验表征表明，这些晶体在紫外至可见光区具有优良透光性，且在室温下长期稳定。偏光显微镜测试与第一性原理计算结果高度一致，验证了质子转移策略在提升双折射性能中的有效性。

总结及展望

本研究通过质子转移定向组装，突破了双折射与带隙的矛盾，实现了兼具高双折射（0.629@546 nm）、宽带隙（3.79 eV）及良好空气稳定性的有机晶体。这一成果不仅提供了新型高性能光学材料，也展示了质子转移在晶体工程中的巨大潜力。未来，该策略有望推广至更多π共轭体系，为光电器件、激光系统及量子信息材料的设计开辟新方向。
