【Adv.Mater.】 5毫米可弯曲！首例厘米级二维片状弹性单晶 BMeOPhFO‑R 实现柔性 OLED

文章标题： Large Sheet‐Like Elastic Crystals for Flexible Organic Light‐Emitting Diode
通讯作者： Wei Huang
文章链接： https://doi.org/10.1002/adma.202523494

文章概要

引言

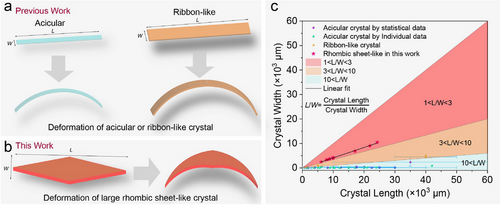

本文从“将机械柔性与光电功能整合到单晶材料中”的研究背景出发，指出过去二十年内可弯曲有机分子晶体的研究多集中于一维（针状）或窄带状晶体，而真正具有二维片状（sheet‑like）晶体习性的弹性分子晶体极为罕见。作者提出，若能获得大尺寸、片状且具弹性弯曲能力的分子单晶，将有利于高密度器件集成与低损耗界面电子传输，从而推动柔性显示与成像等二维柔性光电器件的发展。基于此动机，团队选择了分子 2,7‑bis(4‑methoxyphenyl)‑9H‑fluoro‑9‑one（BMeOPhFO）作为研究对象，系统研究其三种多晶型的晶体形貌、晶体结构、力学弹性、弯曲机理以及在柔性单晶 OLED（FSC‑OLED）中的初步应用。

主要实验及结论

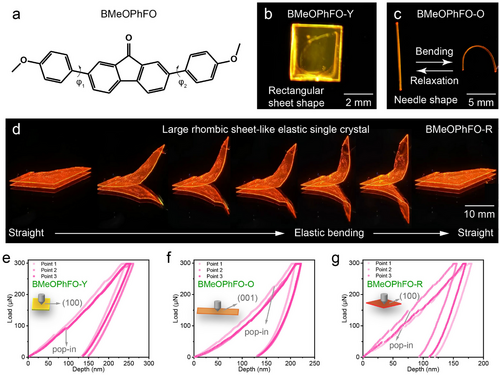

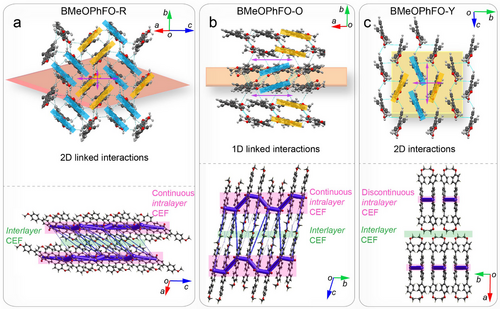

作者通过室温二氯甲烷溶液缓慢蒸发生长出 BMeOPhFO 的三种多晶型：脆性的矩形片状 BMeOPhFO‑Y（黄）、可弹性弯曲的针状 BMeOPhFO‑O（橙）以及首次报道的大尺寸菱形片状弹性单晶 BMeOPhFO‑R（红）。BMeOPhFO‑R 的单晶在长度与宽度上可达厘米级，宽厚比约为 1000:1，属典型的二维片状晶体（长宽比 (1< L/W ❤️)）。通过纳米压痕测试，三种多晶型在弹性模量与硬度上表现不同：BMeOPhFO‑R 的平均弹性模量与硬度分别约为 6.342 GPa 与 0.339 GPa，显示出较小的残余塑性变形，表明其主要为弹性回复。晶体结构解析显示，BMeOPhFO‑R 在 P2(1)/c 空间群中以 π‑堆叠二聚体形成层状的 2D 链接相互作用，层间存在较弱的 C─H···O 相互作用，形成“强内层/弱层间”的分子相互作用各级结构，这种各向异性的相互作用能量框架（CEF）是其片状习性与优异弹性弯曲的微观根源。相比之下，针状 BMeOPhFO‑O 的分子以二聚体沿晶体长度方向延伸形成 1D 链，解释了其针状习性；而 BMeOPhFO‑Y 则缺乏连续的层内框架，因而表现为脆性。

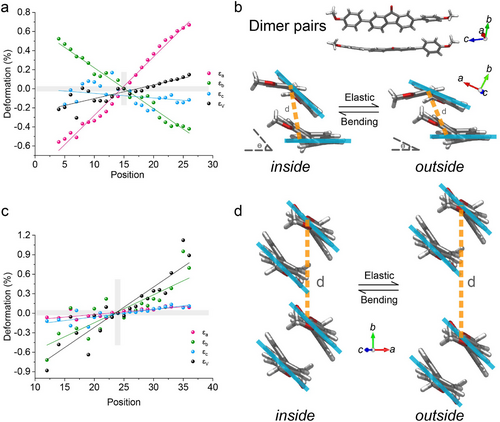

为揭示弯曲机理，团队在 100 K 下对弯曲晶体进行了微聚焦单晶 X 射线衍射扫描。对针状 BMeOPhFO‑O 的扫描显示，沿晶长方向（a 轴）在弯曲内侧发生压缩、外侧发生伸长（总体 a 轴从内到外增加约 1.2%），伴随二聚体内分子间角度减小与分子间距微调，表明弯曲主要由分子旋转并伴随少量分子位移驱动。对片状 BMeOPhFO‑R 的扫描则显示沿晶长方向（b 轴）相邻 π‑堆叠二聚体间距从内到外发生扩展（b 轴伸长约 1.2%），总体体积略增，说明其弯曲机制以层内堆叠间距的可逆扩展为主，分子旋转较小。弯曲过程中分子堆叠的微观变化也与荧光光谱的红移相一致。

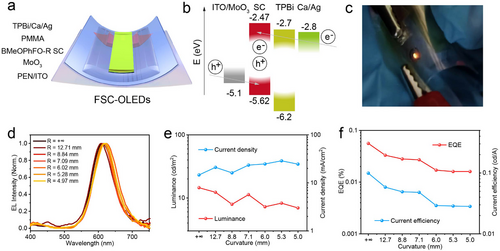

在器件层面，作者利用 BMeOPhFO‑R 单晶作为发光层制备了柔性单晶 OLED（FSC‑OLED），器件结构为 PEN/ITO/MoO(3)/BMeOPhFO‑R（0.5–1 μm）/PMMA/TPBi/Ca/Ag，PMMA 用于包覆晶体以防短路与电极开裂。单晶的主发射峰位于 626 nm，PL 寿命约 4.08 ns，PLQY 在 350–370 nm 激发下为 5.9%–8.2%，由此计算出的辐射与非辐射跃迁常数表明非辐射损失占主导，导致较低的 PLQY。器件在不同弯曲曲率（弯曲半径可小于 5 mm）下仍能保持电致发光与电流密度的稳定，但随着弯曲加剧，器件亮度、外量子效率（EQE）与电流效率显著下降。性能下降的原因包括：器件多层结构中其他有机层与低功函数阴极在空气中易降解（本研究未封装），弯曲导致晶体与基底间接触退化从而增加注入势垒，以及弯曲诱导的晶体内部结构变化造成电输运不均匀。尽管存在这些限制，作者成功演示了基于大尺寸二维弹性单晶的可弯曲 OLED 的可行性，为未来柔性单晶光电器件的开发提供了实验基础与方向。

总结及展望

本文首次报道了可达厘米级尺寸且呈菱形片状的弹性分子单晶 BMeOPhFO‑R，系统揭示了其层状分子堆叠与“强内层/弱层间”相互作用框架如何赋予二维片状晶体以优异的弹性弯曲性能，并通过微聚焦单晶 XRD 明确区分了片状与针状多晶型的不同弯曲机理。基于该片状弹性单晶的 FSC‑OLED 初步展示了在小曲率下稳定发光的可能性，但器件效率受限于材料本征的低 PLQY、激子利用率上限（荧光材料的自旋统计限制）以及器件封装与界面稳定性问题。展望未来，作者指出提升单晶 PLQY（例如引入高效发光机制或 TADF/磷光体系）、优化器件封装与界面工程、以及探索更多具有二维片状习性的弹性分子晶体，将是推动柔性单晶光电器件走向实用化的关键方向。本文不仅为柔性分子晶体的设计与力学‑光电耦合机理提供了重要实验与理论依据，也为二维柔性光电器件（如柔性显示与成像）开辟了新的材料与器件路径。
