Fluolab
Search K

切换日光/暗黑模式

【Biomaterials】高对比度肠系膜血管成像的NIR-II AIEgen纳米复合物研究 ​

简介 ​

本文研究设计了一种新的NIR-II荧光AIEgen（聚集诱导发光分子）纳米复合物TPETPA-TQT F127，通过抑制非辐射衰减和系统内转换实现了高亮度荧光，旨在提高肠系膜血管成像的对比度。


摘要 ​

急性肠系膜缺血（AMI）是一种致命疾病，常规成像工具如MRI、CT等因操作复杂、耗时长且无法实时成像而受到限制。NIR-II荧光成像因其更深的组织穿透性和更高的信噪比备受关注。本文设计并合成了一种新的NIR-II AIEgen TPETPA-TQT，并利用F127纳米复合物封装，成功提高了荧光强度。实验结果表明，该纳米复合物在肠系膜血管成像中表现出优异的实时成像能力，有望在临床中应用于早期诊断肠系膜缺血。


研究结果与讨论 ​

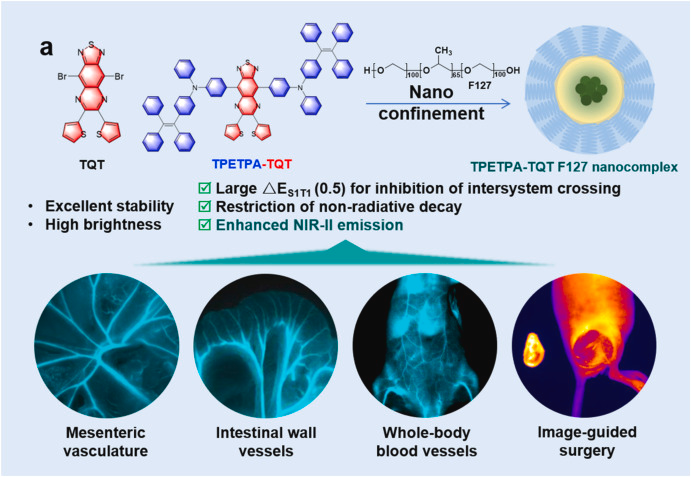

分子设计与合成 ​

目前，大多数NIR-II AIEgen采用PTQ和BBT作为电子受体，但其电子吸收能力和稳定性存在问题。本文采用TQT作为电子受体，结合TPA和TPETPA单元，合成了TPETPA-TQT AIEgen。

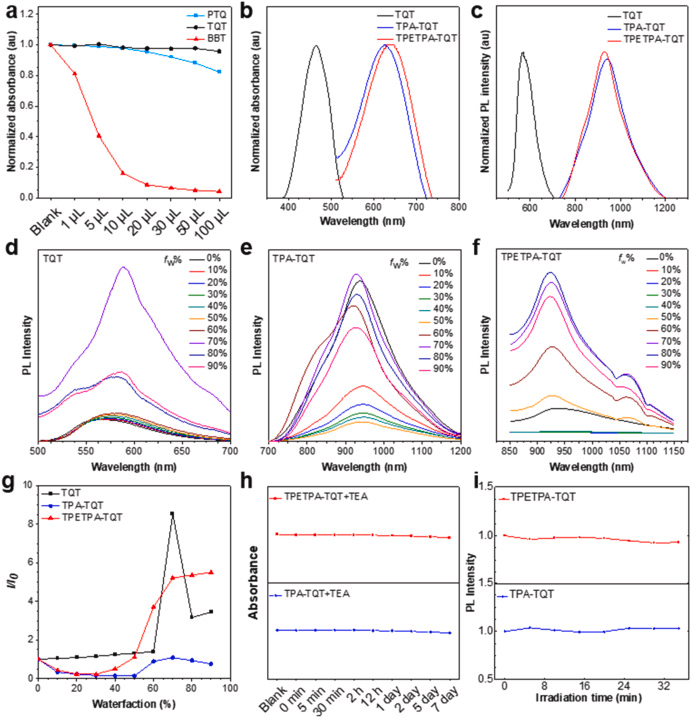

光物理性质 ​

研究表明，TQT的吸收和发射峰在PTQ和BBT之间，稳定性更高。与TPA-TQT相比，TPETPA-TQT具有更高的荧光量子产率和更长的发射波长。

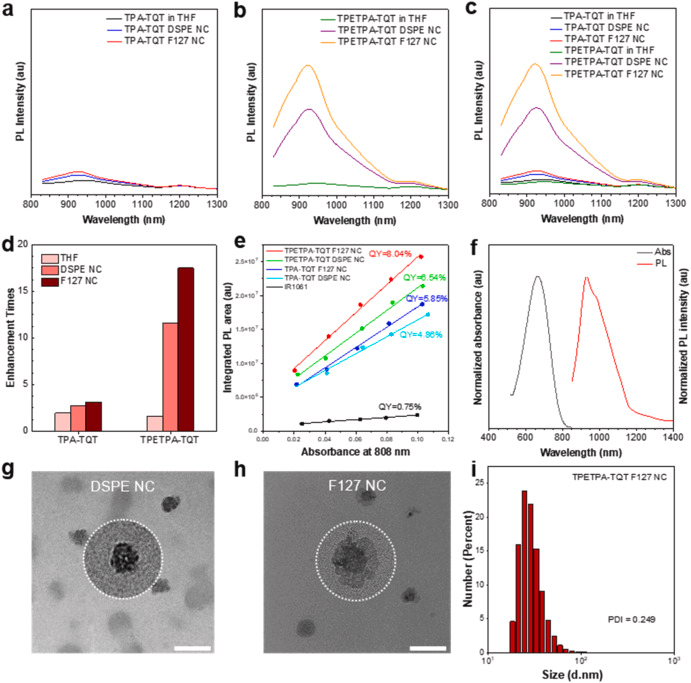

NIR-II发射增强 ​

通过F127封装TPETPA-TQT，实现了荧光强度的显著增强。与DSPE-PEG2000封装相比，F127封装后的TPETPA-TQT荧光强度提高了6.5倍，量子产率达8.04%。

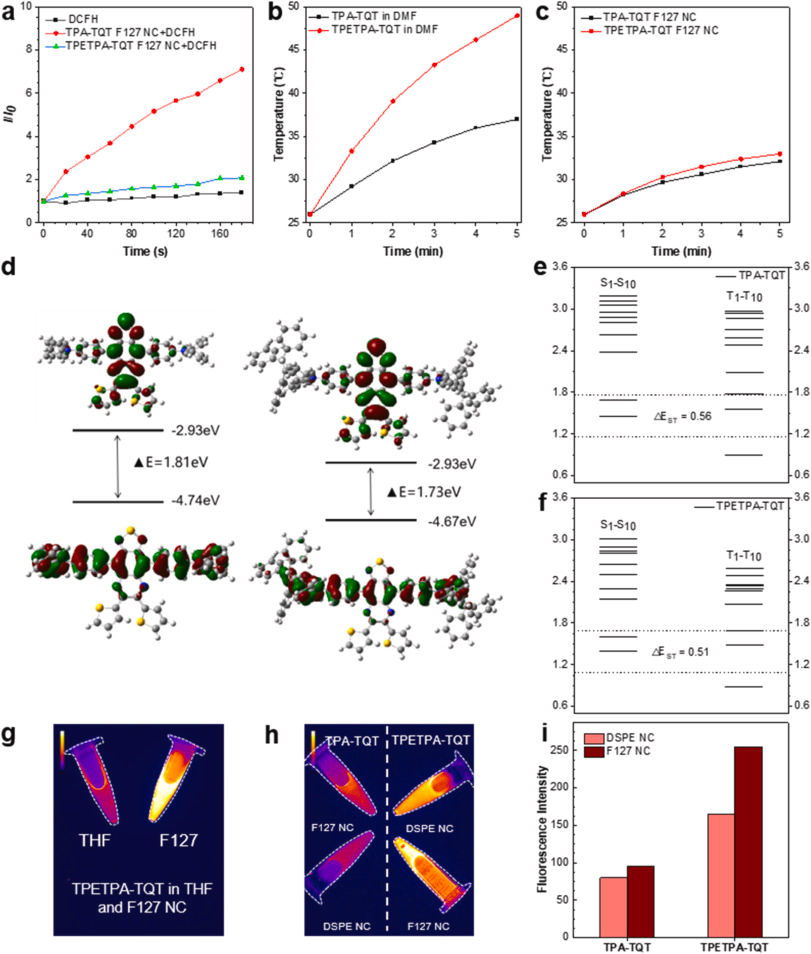

荧光强度增强机制 ​

TPETPA-TQT的ROS生成能力较弱，但光热转换性能较强。在聚集状态下，TPETPA-TQT的分子运动受限，非辐射能量散失减少，从而提高了NIR-II荧光发射。

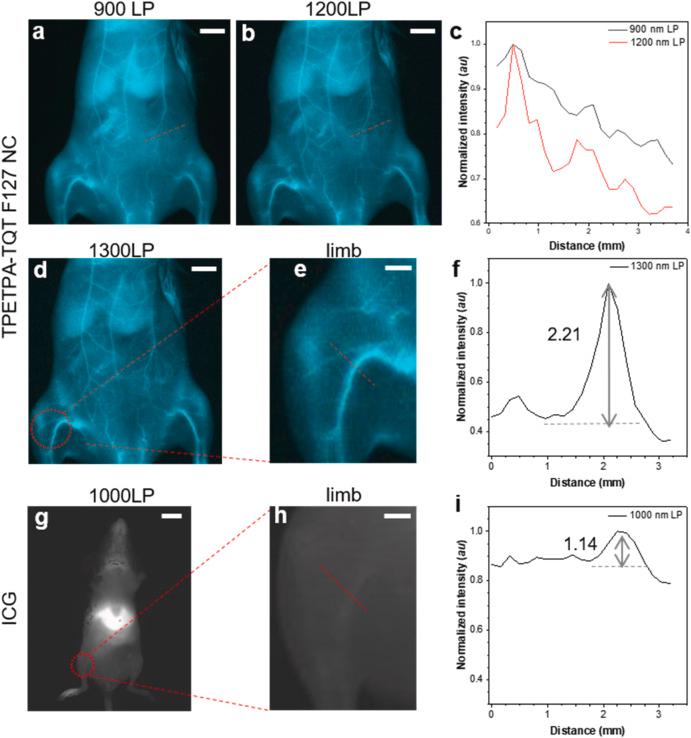

体外成像 ​

通过NIR-II成像，小鼠的微血管得到了清晰的观察。与ICG对比，TPETPA-TQT F127纳米复合物在体内显示了更高的成像分辨率和信噪比。

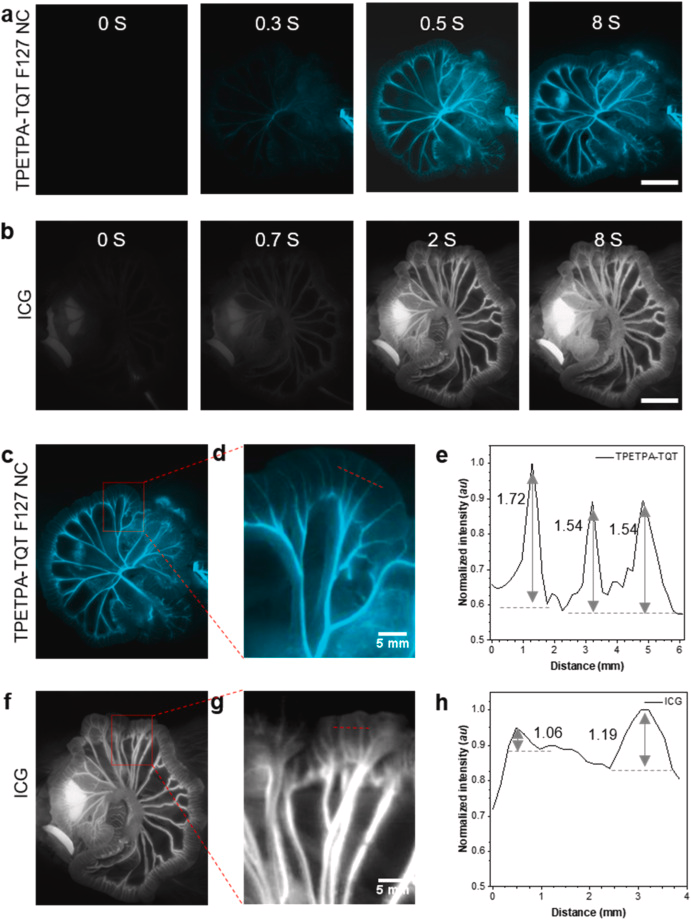

肠系膜血管成像 ​

TPETPA-TQT F127纳米复合物在注射后0.4秒内即可实现肠系膜血管的实时成像，显示出优异的成像性能和潜在的临床应用价值。


结论 ​

本文研究表明，TPETPA-TQT F127纳米复合物作为一种新的NIR-II荧光对比剂，具有高亮度、稳定性好和成像分辨率高的特点，可用于肠系膜缺血的早期诊断。研究结果为开发新的NIR-II对比剂提供了理论和实验依据。


参考文献 ​

Liu, J.; Liu, W.; Liu, G.; Wang, R.; Liu, J.; Zhang, X.; Shi, H.; Dong, X.; Zhao, J.; Ding, D.; Jin, G. NIR-II AIEgen Nanocomplex with Suppressed Nonradiative Decay and Intersystem Crossing for High-Contrast Mesenteric Vascular Imaging. Biomaterials 2025, 319, 123229. https://doi.org/10.1016/j.biomaterials.2025.123229.
