【Adv.Mater.】固态下展示动态全彩时间依赖可调磷光颜色，自掺杂策略实现了在室温下的TDTP

简介

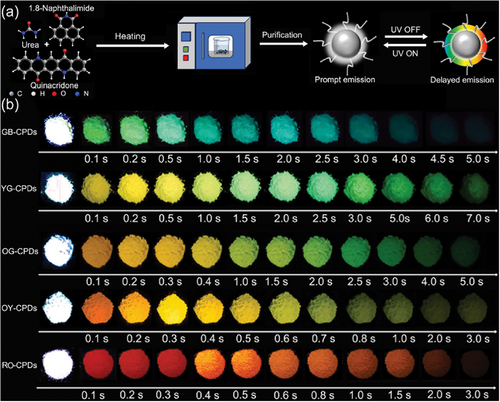

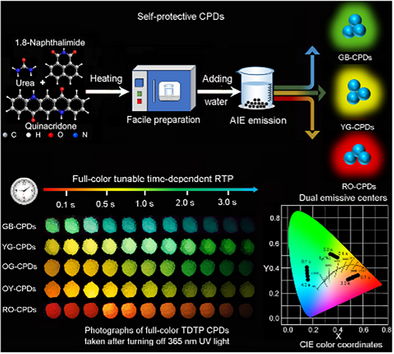

本文研究了一种新型自保护碳化聚合物点（CPDs），通过自掺杂策略实现了在室温下的全彩时间依赖可调磷光（TDTP）。这种材料具有双发光中心，分别为高能N相关三重态和低能表面氧化三重态，能够在固态下展示动态TDTP颜色。

摘要

研究通过优化CPDs的结构和组成，实现了从蓝色到红色的动态磷光颜色变化。实验表明，CPDs的发光中心在聚集时被同时激活，形成刚性网络，从而展现出显著的TDTP现象。这些材料在多维动态信息加密、光电设备等领域具有广泛应用潜力。

研究结果与讨论

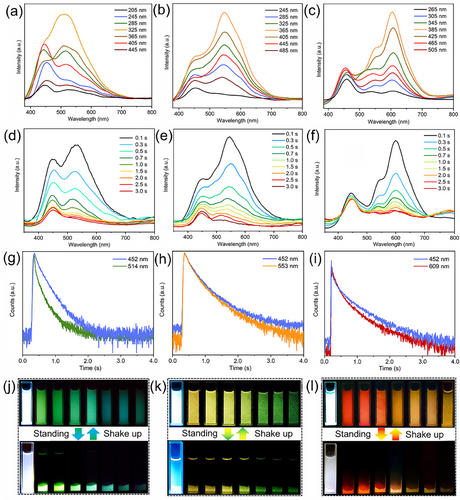

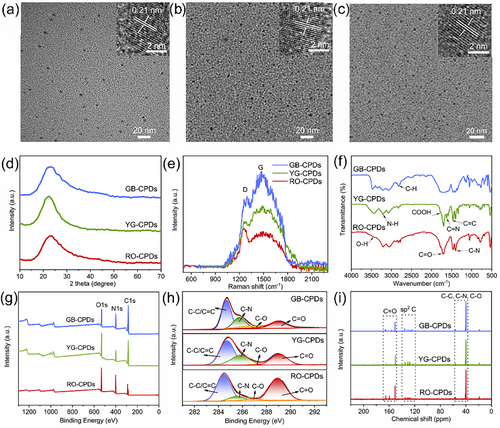

• 发光中心的特性：CPDs的双发光中心分别负责蓝色和绿色到红色的磷光，发光颜色随着表面C═O含量和聚集程度的增加逐渐红移。

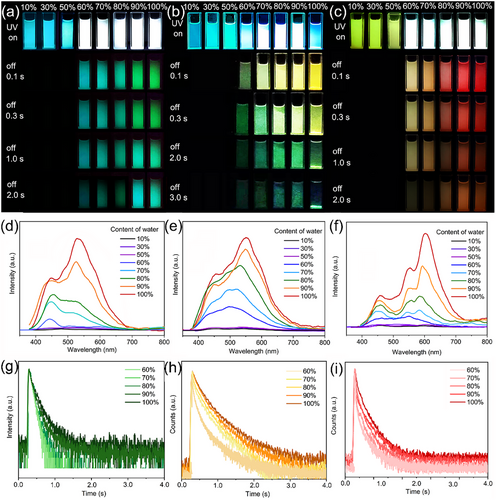

• 聚集效应：CPDs的聚集形成刚性网络，抑制了分子运动，激活了多发光中心，增强了磷光性能。

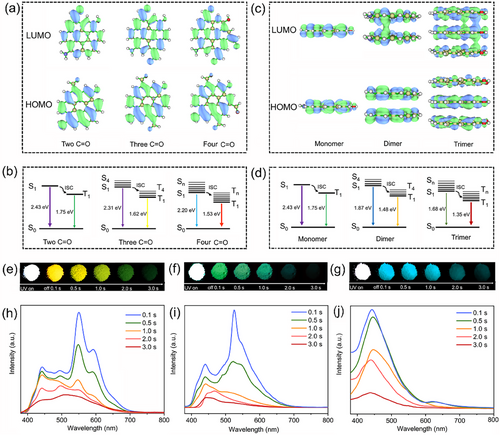

• 光学性能分析：通过实验和理论计算，验证了CPDs的发光机制，发现表面氧化三重态的能量水平随着聚集程度的增加而降低。

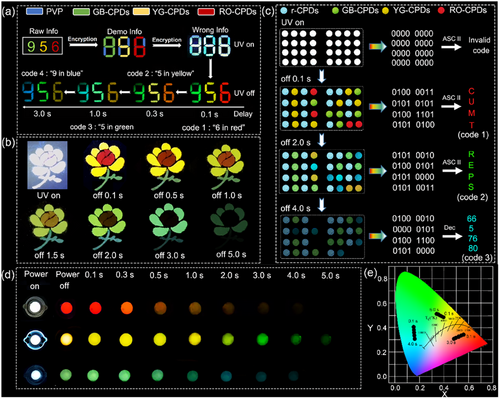

• 应用探索：CPDs在动态信息加密、反伪造和延迟发光二极管（LEDs）中表现出优异性能。

结论

自保护CPDs通过自掺杂策略实现了全彩TDTP，展示了其在信息加密和光电设备中的应用潜力。这项研究为开发新型室温磷光材料提供了重要参考。

参考文献

H. Ding, Z. Wang, Z. Ma, Q. Li, L. Xiao, W. Wang, D. Liu, J. Wei, B. Zhang, Full-Color Tunable Time-Dependent Room-Temperature Phosphorescence from Self-Protective Carbonized Polymer Dots. Adv. Mater. 2025, 2418722. https://doi.org/10.1002/adma.202418722
